Du Mach 5 au-delà, le scramjet promet l’hypersonique air-respirant. Mais modéliser et contrôler ce couple avion-moteur reste un champ de mines.
En résumé
Atteindre des vitesses hypersoniques ne se résume pas à « pousser plus fort ». À partir de Mach 5, l’aérodynamique, la propulsion, la thermique et la structure se mélangent au point de former un seul système. Le scramjet, moteur à combustion supersonique, incarne cette promesse : voler vite sans emporter d’oxydant, donc avec un potentiel de portée et d’efficacité supérieur à une fusée sur certaines trajectoires. Mais il impose une exigence rare : un contrôle fin, en temps réel, d’un écoulement compressible, réactif et instable, à quelques millisecondes près. Les démonstrations X-43A, X-51A et HIFiRE ont prouvé la faisabilité, pas la maturité opérationnelle. L’enjeu actuel se déplace vers la modélisation « utile au contrôle », la gestion des contraintes (entrée d’air, combustion, charges thermiques), et des lois de commande robustes capables de survivre aux incertitudes. Le scramjet est crédible. Son pilotage l’est beaucoup moins, pour l’instant.
Le paysage des technologies pour voler à vitesse hypersonique
Le vocabulaire « hypersonique » masque des architectures très différentes. Il y a les véhicules propulsés par fusée, les planeurs boost-glide, et les aéronefs air-respirants. Tous peuvent dépasser Mach 5, mais ils ne se contrôlent pas de la même manière.
Les systèmes à fusée sont les plus directs. La poussée est forte, le contrôle peut s’appuyer sur des gouvernes et des jets de réaction, mais l’emport d’oxydant pèse lourd. Les boost-glide utilisent une fusée pour atteindre l’énergie initiale, puis un vol plané à haute altitude. La physique dominante devient l’aérothermodynamique, avec une manœuvrabilité possible mais coûteuse en énergie.
L’approche air-respirante vise autre chose : utiliser l’oxygène de l’air. À ces vitesses, la chaîne « entrée d’air – compression – combustion – tuyère » devient l’objet principal de la modélisation, et le contrôle de vol se confond avec le contrôle moteur. C’est là que le scramjet se distingue.
Le scramjet comme compromis industriel et physique
Un scramjet est un statoréacteur où la combustion se fait alors que l’air reste supersonique dans la chambre. La compression ne vient pas d’un compresseur, mais de la géométrie et des chocs. En pratique, le moteur est un conduit profilé, souvent intégré au fuselage. On parle parfois de moteur « sans pièces tournantes », mais ce raccourci cache une complexité extrême.
Le fonctionnement simplifié, sans trahir la réalité
À haute vitesse, l’entrée d’air crée une onde de choc et des trains de chocs qui compressent l’écoulement. Un isolateur stabilise ce qui suit. Le carburant est injecté, s’enflamme, libère de l’énergie, puis la tuyère accélère les gaz.
Le point critique est le temps. À Mach 6 ou Mach 8, l’air traverse le moteur en quelques millisecondes. La combustion doit être rapide, le mélange doit être homogène, et le tout doit rester stable malgré des variations de pression, d’angle d’attaque et de densité.
La différence entre ramjet et scramjet
Le ramjet impose une décélération de l’air à un régime subsonique avant combustion. Cela simplifie l’allumage, mais rend l’architecture moins viable quand la température et les pertes de pression explosent à très grande vitesse. Le scramjet garde l’écoulement supersonique, ce qui réduit certaines pertes, mais rend la combustion et la stabilité du flux beaucoup plus difficiles. Dans la pratique, beaucoup de concepts sont « dual-mode », capables de basculer entre comportements ramjet et scramjet selon Mach et altitude.
Le mur thermique, la vraie définition opérationnelle de l’hypersonique
Mach 5 n’est pas seulement une vitesse. C’est un changement de régime énergétique. Un indicateur parlant est la température totale (ou stagnation) :
T0 = T × [1 + (γ−1)/2 × M²].
À environ 20 km d’altitude, l’air peut être proche de 220 K. À Mach 5, le facteur vaut environ 6, donc T0 approche 1320 K (environ 1047 °C). À Mach 8, on dépasse 3000 K (environ 2727 °C) dans l’approximation gaz parfait. Dans le réel, dissociation et ionisation viennent compliquer encore la modélisation.
Conséquence directe : la commande ne peut pas ignorer la thermique. Une loi de pilotage qui « marche » en dynamique pure peut détruire le véhicule en surcharge thermique. La contrainte n’est pas un détail. Elle devient un état du système, au même titre que la vitesse ou l’altitude.
Les démonstrateurs qui ont validé la propulsion, pas le contrôle
Les programmes de vol ont prouvé que la combustion supersonique fonctionne en conditions réelles, mais ils ont aussi montré la fragilité du domaine de fonctionnement.
Le démonstrateur X-43A a atteint Mach 6,8 puis Mach 9,6 lors de deux vols réussis en 2004.

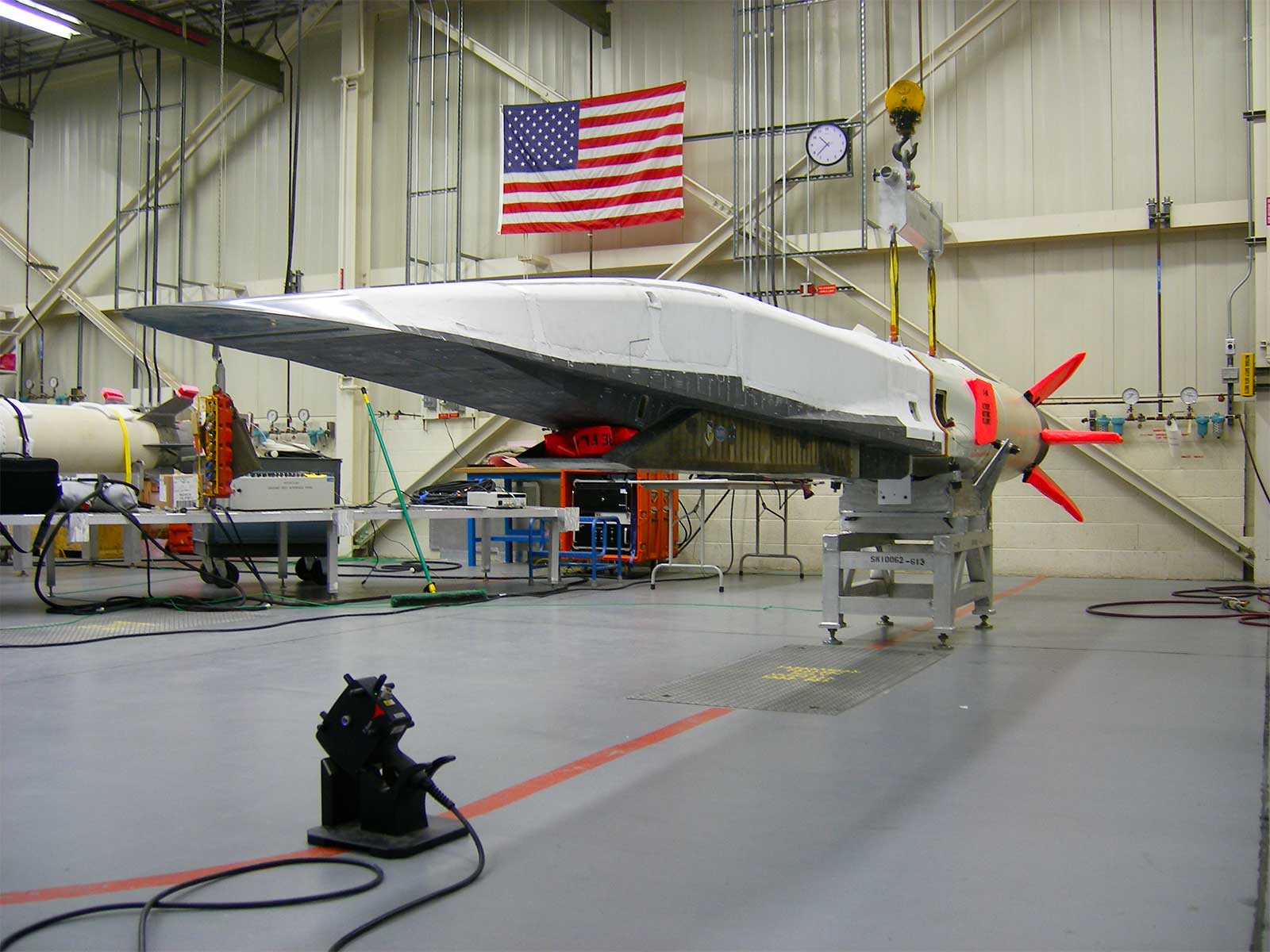

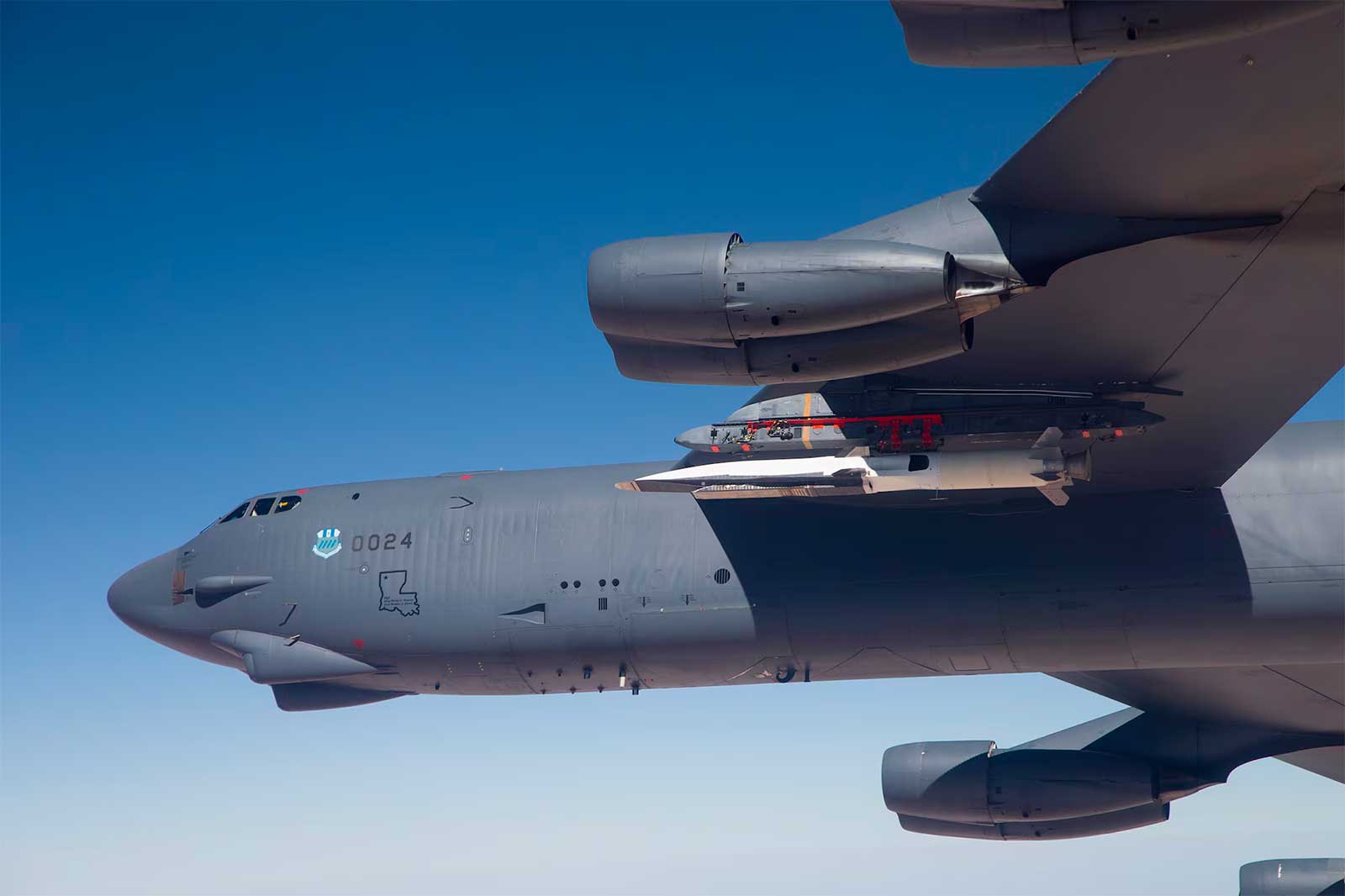

Le X-51A a réalisé en 2013 un vol propulsé d’environ 210 secondes à Mach 5,1, avec un pic d’altitude proche de 18 300 m (60 000 ft).
Le programme HIFiRE a, de son côté, documenté des séquences scramjet plus courtes, mais très instrumentées, avec une accélération typique de Mach 6 à Mach 8 sur une douzaine de secondes et une altitude proche de 30 500 m (100 000 ft).
Ces chiffres comptent, mais la leçon est ailleurs : les fenêtres de stabilité sont étroites, et la moindre variation de conditions peut faire décrocher l’admission, la combustion ou la stabilité longitudinale.
La dynamique couplée, le cœur du problème de modélisation
Un véhicule scramjet n’est pas un avion avec un moteur. C’est un ensemble où le moteur influence les forces aérodynamiques et où l’aérodynamique conditionne le moteur. Les travaux de synthèse sur le sujet décrivent des dynamiques instables, non minimum-phase, avec un couplage fort et des marges de poussée limitées, notamment via des paramètres comme la fuel equivalence ratio (FER).
Le rôle central de l’entrée d’air et de l’isolateur
La contrainte la plus redoutée est le inlet unstart. En clair : l’entrée d’air « décroche ». Le système de chocs se déplace, la pression de récupération chute, la traînée augmente, et la poussée s’effondre. Ce phénomène peut être déclenché par une hausse de contre-pression dans le moteur, une manœuvre, ou une variation de Mach/densité. Des travaux récents sur isolateur montrent qu’une faible variation des conditions peut faire basculer de « démarré » à « non démarré » avec un effet non linéaire marqué.
Pour le contrôle, cela signifie une chose simple : certaines contraintes ne sont pas « molles ». Elles sont des frontières. Les franchir ne dégrade pas un peu la performance, cela fait changer de régime physique.
La combustion supersonique comme système instable et rapide
La combustion en écoulement supersonique se pilote mal avec des intuitions de turboréacteur. Les temps sont plus courts, la distribution du carburant est critique, et les zones de recirculation destinées à stabiliser la flamme créent des pertes et des gradients thermiques. L’ingénieur de contrôle se retrouve face à un système réactif où capteurs et actionneurs ont des délais, et où les incertitudes modèle-réel sont structurelles.
Les approches de modélisation utiles au contrôle
La haute fidélité (CFD réactive 3D) décrit mieux la physique, mais elle est trop coûteuse pour piloter en temps réel. Le contrôle exige donc une hiérarchie de modèles.
Les modèles physiques simplifiés, rapides mais incomplets
Les architectures classiques combinent un modèle aérodynamique (souvent basé sur des lois de type piston theory ou approximations), un modèle propulsion quasi-1D (Rayleigh flow, chocs, pertes), et une dynamique de vol 3-DOF ou 6-DOF. Des modèles « contrôle-compatibles » incluent même la flexibilité (modes de flexion) car les charges et la poussée excitent la structure.
Le compromis est brutal : plus le modèle est léger, plus il doit absorber d’erreurs par la robustesse de la commande.
Les modèles réduits et l’identification
Les tendances récentes vont vers le modèle réduit : projection sur une base modale, réduction d’ordre, ou techniques de type DMD pour extraire des dynamiques dominantes, notamment sur l’unstart et les instabilités d’entrée d’air.
En parallèle, des méthodes d’apprentissage sont explorées pour reconnaître des modes de flamme et reconstruire des états non mesurables, mais elles restent dépendantes des jeux de données et de leur représentativité.
Les architectures de contrôle qui émergent et leurs compromis
Piloter un scramjet impose de gérer simultanément trajectoire, stabilité, contraintes moteur, charges structurelles et thermique. C’est un terrain naturel pour des approches modernes, mais aucune n’est magique.
Les lois robustes et adaptatives
Le contrôle robuste vise à garantir la stabilité malgré les incertitudes (aéro, propulsion, délais, flexibilité). Il est souvent couplé à des stratégies adaptatives pour suivre l’évolution avec Mach et altitude. Dans l’enveloppe hypersonique, l’approche gain scheduling est quasi obligatoire, mais elle peut échouer si les linéarisations ne capturent pas les non-linéarités majeures. Des travaux récents proposent des constructions LPV plus structurées pour améliorer la fidélité des modèles de scheduling.
Le contrôle prédictif sous contraintes
Le model predictive control (MPC) attire parce qu’il gère naturellement des contraintes : pression isolateur, limites thermiques, saturations d’actionneurs, marges d’unstart. Mais il exige un modèle suffisamment bon et suffisamment rapide. En hypersonique scramjet, cela impose souvent des modèles réduits et une estimation d’état robuste, sinon le MPC devient un optimiseur élégant sur une réalité mal connue.
Le pilotage intégré avion-moteur, le vrai passage obligé
Le scramjet force une approche intégrée : l’action sur le carburant modifie la poussée, mais aussi les moments via la pression sous le fuselage et la position des chocs. À l’inverse, une action de gouverne modifie l’angle d’attaque, donc la compression à l’entrée d’air. Ce couplage aéro-propulsif est la raison pour laquelle des stratégies de « contrôle séparé » échouent souvent hors d’un point de fonctionnement très local.
Les arbitrages qui décideront du passage à l’opérationnel
La fenêtre de fonctionnement contre la performance pure
Plus on vise de Mach et de portée, plus la fenêtre stable se resserre. L’industrie devra choisir : optimiser un point de fonctionnement spectaculaire ou élargir l’enveloppe pour obtenir un système utilisable, répétable, maintenable.
La complexité de la géométrie variable contre la robustesse
L’idée de géométrie variable (entrée d’air ou section de diffuseur) est séduisante pour maintenir la marge d’unstart et optimiser la poussée. Mais chaque degré de liberté ajoute des défaillances possibles, des capteurs, et des lois de commande. Le gain peut être réel, mais l’intégration devient plus risquée.
Le carburant hydrocarboné contre l’hydrogène
L’hydrogène s’enflamme mieux et réagit vite, ce qui aide la combustion supersonique. Mais il est contraignant à stocker, surtout pour des plateformes compactes. Les hydrocarbures sont logistiques, mais plus difficiles à brûler proprement à ces temps caractéristiques. Ce choix influence directement les modèles et la commande, car la chimie devient une partie du système.
La fin de l’illusion « un moteur, un avion, une commande »
L’hypersonique scramjet est un problème de contrôle au sens dur du terme : un système non linéaire, incertain, contraint, multi-physique, où l’échec ne se traduit pas par une baisse de rendement mais par un changement de régime violent. Les démonstrateurs ont montré que la propulsion fonctionne. L’étape suivante est moins spectaculaire mais plus exigeante : prouver la répétabilité, la tolérance aux incertitudes, et la maîtrise des frontières comme l’unstart, la flexibilité et la thermique.
Ce champ progresse, mais il ne pardonnera pas les slogans. La percée ne viendra pas d’un Mach record supplémentaire. Elle viendra le jour où un véhicule scramjet acceptera des variations réalistes de mission, de météo haute altitude et de vieillissement matériel, tout en restant stable et pilotable. Là, seulement, l’hypersonique air-respirant cessera d’être une démonstration pour devenir une capacité.
Sources
- A. Rodriguez et al., Modeling and Control of Scramjet-Powered Hypersonic Vehicles: Challenges, Trends, and Tradeoffs, AIAA GNC, 2008.
- A. A. Rodriguez, Control-Relevant Modeling, Analysis, and Design for Scramjet-Powered Hypersonic Vehicles, NASA (PDF), 2009.
- NASA, X-43A Hyper-X reference page (records Mach 6.8 and Mach 9.6, 2004).
- U.S. Air Force, Edwards AFB, article on X-51A telemetry and Mach 5.1 flight, 2013.
- U.S. Air Force (WPAFB), HIFiRE scramjet research flight summary (Mach 6 to 8, ~12 s, ~100,000 ft), 2012.
- R. Acharya et al., Identification and Assessment of Scramjet Isolator Unstart, Aerospace (MDPI), 2025.
- A. N. Bustard et al., Dynamics of a 3-D inlet/isolator…, Experiments in Fluids, 2024.
- T. M. Stokes et al., Identification of Scramjet Inlet Unstart Characteristics by DMD, AIAA, 2023.
- A. C. Ispir et al., Design space investigations of scramjet engines using reduced-order analysis, Acta Astronautica, 2024.
- H. Ding et al., Robust/MPC methods for hypersonic vehicle trajectory tracking, Drones (MDPI), 2025.
