Étude détaillée du Sukhoi Su-47 Berkut, avion russe expérimental à aile en flèche inversée, conçu pour tester des technologies avancées.
Le Sukhoi Su-47 Berkut est un avion de chasse expérimental russe développé dans les années 1990. Conçu pour explorer des technologies avancées, il se distingue par ses ailes en flèche inversée et ses capacités de manœuvrabilité accrues. Bien qu’il n’ait jamais été produit en série, le Su-47 a servi de banc d’essai pour des innovations intégrées ultérieurement dans des avions tels que le Su-57. Cet article examine en détail les aspects techniques, militaires et scientifiques de cet appareil unique.
Conception aérodynamique et innovations technologiques
Le Sukhoi Su-47 Berkut est un démonstrateur technologique conçu pour valider des concepts aérodynamiques non conventionnels et évaluer leur viabilité sur un avion de chasse de nouvelle génération. Trois éléments principaux structurent son design expérimental : les ailes en flèche inversée, l’architecture de commandes de vol électriques et l’emploi intensif de matériaux composites. Ces choix techniques ont été réalisés afin d’améliorer la manœuvrabilité, la stabilité à basse vitesse et les capacités d’évolution à haute incidence, tout en maintenant une structure résistante aux contraintes mécaniques extrêmes.
Ailes en flèche inversée : configuration et comportement aérodynamique

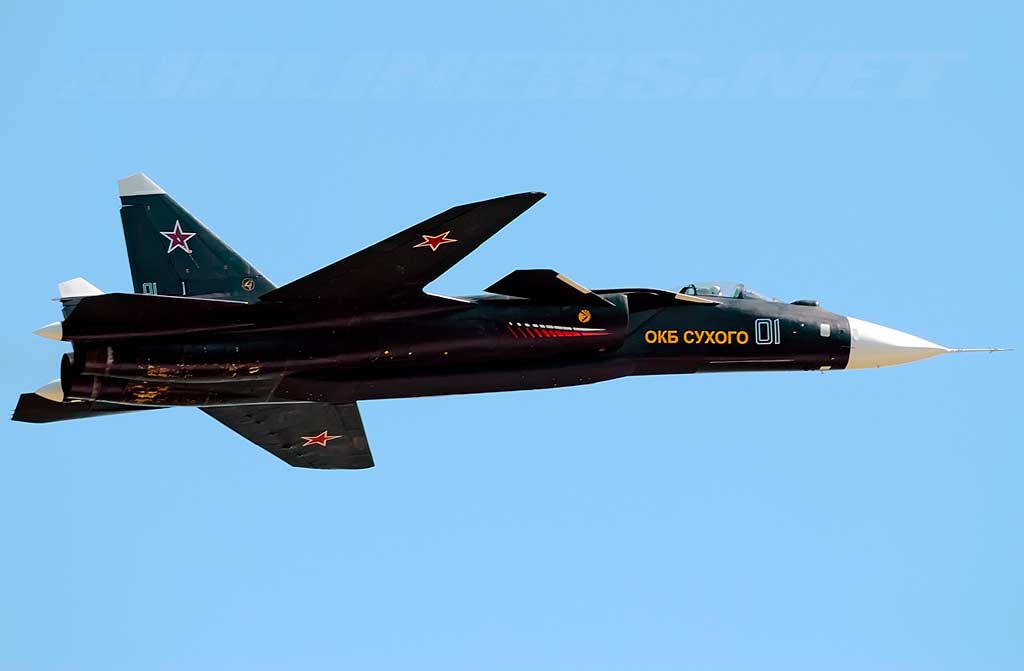

Le Su-47 se caractérise par des ailes à flèche inversée (forward-swept wings), inclinées à +20° par rapport à l’axe longitudinal de l’appareil. Cette configuration se distingue de la flèche traditionnelle (vers l’arrière), typique des avions de chasse depuis les années 1950. L’un des principaux avantages aérodynamiques de cette disposition réside dans l’amélioration du comportement de la couche limite, en particulier à haute incidence. Contrairement à une aile conventionnelle, la flèche inversée permet à l’écoulement d’air de se diriger vers la racine de l’aile plutôt que vers l’extrémité. Cela réduit les risques de décrochage prématuré des saumons et permet un meilleur contrôle en roulis et en tangage, même à basse vitesse.
Ce comportement est particulièrement utile en combat rapproché, où les avions doivent manœuvrer à des vitesses réduites tout en conservant leur efficacité aérodynamique. De plus, la flèche inversée favorise une meilleure distribution de la portance, ce qui améliore la stabilité longitudinale sans allonger l’empennage horizontal. Le Berkut, avec une envergure de 16,7 mètres et une surface alaire de près de 62 m², est donc capable de produire une portance significative à des angles d’attaque supérieurs à 45°, sans provoquer un décrochage brutal.
Cependant, cette configuration engendre aussi des effets indésirables sur le plan mécanique. La principale contrainte est le phénomène de torsion divergente : sous charge aérodynamique, les extrémités des ailes ont tendance à s’enrouler vers le haut, augmentant localement l’angle d’attaque et aggravant les charges structurelles. À long terme, cela entraîne des risques de rupture ou de déformation permanente. Pour cette raison, la flèche inversée est rarement utilisée sur des avions opérationnels.
Commandes de vol électriques : contrôle de l’instabilité
Le Su-47 est intrinsèquement instable sur le plan longitudinal et latéral. Cette instabilité est volontaire : elle augmente la réactivité de l’appareil, ce qui est recherché sur un avion de supériorité aérienne. Pour rendre l’appareil pilotable malgré ces caractéristiques, les ingénieurs de Sukhoi ont intégré un système de commandes de vol électriques numériques (fly-by-wire), à trois voies redondantes.
Ce système mesure en temps réel les données de vol (angle d’attaque, accélérations, vitesses, attitudes) et calcule les corrections à appliquer sur les gouvernes (volets, ailerons, dérive, canards). L’ordinateur de bord traite ces signaux plusieurs centaines de fois par seconde et ajuste en continu les surfaces de contrôle, même en dehors des ordres directs du pilote. L’avantage de ce système est double : il compense activement les instabilités aérodynamiques et permet d’exploiter des régimes de vol autrement impossibles à contrôler manuellement.
Dans le cas spécifique du Su-47, le fly-by-wire est indispensable pour tirer parti de l’aérodynamique atypique sans compromettre la sécurité de vol. Ce système autorise par exemple des manœuvres à plus de +9 g tout en gardant le contrôle précis de l’appareil, notamment lors de virages à haute incidence ou de figures acrobatiques complexes.
Matériaux composites : rigidité et allègement structurel
L’autre contrainte majeure liée à la flèche inversée réside dans la résistance mécanique des ailes, soumises à des charges de flexion et de torsion importantes. Pour y répondre, le Su-47 utilise un pourcentage élevé de matériaux composites, représentant plus de 13 % de la masse totale de l’appareil et plus de 90 % de la surface externe des ailes. Ces composites sont principalement à base de fibres de carbone, associées à des résines époxy haute performance.
Le choix de ces matériaux permet de maintenir une rigidité structurelle suffisante tout en réduisant le poids total. Par comparaison, une aile en aluminium soumise aux mêmes contraintes présenterait un poids nettement supérieur pour atteindre la même tolérance à la torsion. En allégeant la cellule, les ingénieurs ont pu améliorer le rapport poussée/poids de l’appareil et optimiser la manœuvrabilité globale.
De plus, les composites offrent une meilleure résistance à la corrosion et à la fatigue, éléments essentiels dans le cadre de tests prolongés sur un prototype. L’utilisation combinée de matériaux composites et de techniques avancées de modélisation mécanique a permis au Su-47 de valider en vol une configuration jusque-là considérée comme irréaliste pour un appareil à réaction de grande taille.
Caractéristiques techniques
- Longueur : 22,6 mètres
- Envergure : 16,7 mètres
- Hauteur : 6,3 mètres
- Surface alaire : 61,87 m²
- Masse à vide : 16 375 kg
- Masse maximale au décollage : 34 000 kg
- Vitesse maximale : 2 500 km/h (Mach 2,1)
- Plafond opérationnel : 18 000 mètres
- Rayon d’action : 3 300 km
- Taux de montée : 233 m/s
- Facteur de charge maximal : +9 g
Propulsion
Le Sukhoi Su-47 Berkut est équipé de deux turboréacteurs Perm Aviadvigatel D-30F6, identiques à ceux qui propulsent l’intercepteur MiG-31. Chaque moteur développe une poussée de 93 kN à sec et atteint 152 kN avec postcombustion (soit environ 15 500 kgf). Cette motorisation place le Su-47 dans la catégorie des avions de chasse lourds, avec un rapport poussée/poids favorable dans certaines configurations.
Les D-30F6 sont des moteurs à double flux avec postcombustion, conçus pour des vols à haute vitesse et à haute altitude. Ils permettent au Su-47 d’atteindre une vitesse maximale de Mach 2,1, soit environ 2 500 km/h à haute altitude, et de grimper jusqu’à un plafond opérationnel de 18 000 mètres. Le taux de montée dépasse 230 mètres par seconde, ce qui garantit une capacité d’interception rapide.
Cependant, ces moteurs ont été choisis principalement pour des raisons de disponibilité et de compatibilité avec la cellule expérimentale. Le Su-47 n’a jamais été destiné à entrer en production de série, et l’emploi du D-30F6 représentait une solution pragmatique, bien qu’imparfaite. Ce moteur, robuste mais relativement ancien, n’offre pas de poussée vectorielle ni de contrôle de flux variable, ce qui limite les capacités de manœuvres extrêmes à basse vitesse. Dans les plans initiaux, l’introduction de turboréacteurs AL-41F ou de versions modifiées avec tuyères orientables avait été envisagée, mais ces évolutions sont restées théoriques.
Systèmes de mission et armement
Le Su-47 est doté d’une suite de mission modulaire, conçue principalement pour des tests d’intégration. Son armement reste symbolique, destiné à valider des configurations plus qu’à fournir une capacité opérationnelle réelle. Il dispose d’un canon GSh-30-1 de 30 mm intégré dans le flanc droit du fuselage, avec un stock de 150 obus.
Pour les essais en configuration furtive, l’appareil comprend une soute interne, capable d’accueillir plusieurs types de missiles air-air. Parmi ceux testés figurent le Vympel R-73 (portée courte) et le R-77 (portée moyenne), ainsi que le lourd R-33, généralement employé sur le MiG-31. L’objectif était de valider le tir depuis une soute fermée afin de réduire la signature radar.
Le Su-47 a servi de plateforme pour tester des concepts intégrés sur le Su-57 : soute interne, pilotage assisté, architecture de capteurs et réduction de surface équivalente radar.
Rôle et impact sur le développement futur
Le Sukhoi Su-47 Berkut n’a jamais été conçu comme un chasseur opérationnel. Dès l’origine, il s’agissait d’un banc d’essai volant destiné à valider des solutions technologiques applicables à une future génération d’avions de combat russes. Son rôle principal était de démontrer en conditions réelles les performances et les limites de certaines innovations aérodynamiques, structurelles et électroniques.
Parmi les enseignements les plus significatifs figure la validation du comportement des ailes en flèche inversée. Bien que cette configuration n’ait pas été retenue sur les chasseurs de série, elle a permis d’acquérir des données aérodynamiques précieuses, notamment en matière de contrôle à haute incidence et de stabilité latérale. Ces données ont été exploitées pour optimiser le profil des ailes et les dispositifs de contrôle du Su-57.
Le Su-47 a également permis de tester l’intégration extensive de matériaux composites dans la cellule. L’usage de ces matériaux sur de grandes surfaces et dans des zones critiques a contribué à définir les protocoles de fabrication et les tolérances mécaniques pour les appareils ultérieurs. Cette expertise a été réutilisée sur les prototypes du Su-57, dont la structure intègre plus de 25 % de composites en masse.
Enfin, le système de commandes de vol électriques du Su-47 a fourni une base expérimentale pour développer une architecture numérique redondante, nécessaire sur des cellules instables et manœuvrables. Le développement de l’intelligence embarquée et des calculateurs multi-axes du Berkut a influencé les systèmes de pilotage du Su-57.
Le Su-47 Berkut a rempli un rôle de précurseur dans le développement technologique de l’aviation de combat russe. S’il n’a abouti qu’à un seul exemplaire, ses retombées industrielles et opérationnelles ont été intégrées dans les plateformes de 5e génération, confirmant sa valeur stratégique dans la chaîne d’innovation du programme Sukhoi.
